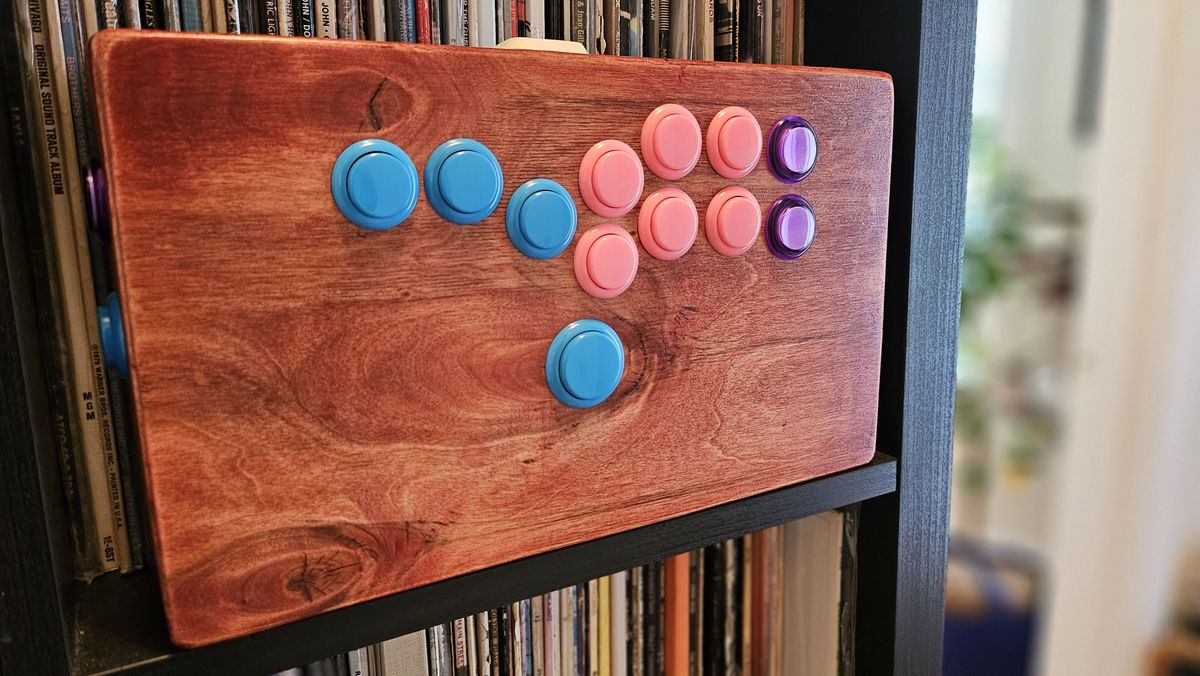

Видите эту красивую боевую палку? Это не просто контроллер: это символ. Символ того, что у меня заканчиваются оправдания, чтобы заняться чем-то (или хотя бы вылезти из мусора) в Street Fighter 6. Ранее в этом году я был так взволнован новым Street Fighter, что решил создать свой собственный Hit Box, также известный как аркадная коробка со всеми кнопками без собственно «палки». Как и в случае с большинством файтингов, которые мне нравятся, перед выпуском я пообещал, что это будет тот, в который я вложу настоящее время. Я первый и единственный любитель файтингов, который сказал себе эту ложь.
Когда в июне вышел Street Fighter 6, я был только на середине проекта, поэтому решил подождать месяц или два, пока не смогу закончить работу. Учитывая, что 19 декабря я наконец подключил все кабели и собрал коробку, могу с уверенностью сказать, что все пошло не так, как планировалось. Но 2024 год? 2024 год определенно станет годом, когда я посвятю некоторое время Street Fighter.
Тем не менее, сборка контроллера сама по себе была очень интересной, и я бы порекомендовал этот процесс любому энтузиасту файтингов, у которого под рукой много оборудования для деревообработки (или, как я, другу с таким «оборудованием»). . Несмотря на просмотр некоторых видеороликов на YouTube и чтение сборок других людей в Интернете, я все же допустил несколько небольших ошибок и получил советы для других начинающих строителей. Вот как все это сошлось.
Этапы планирования
Изображение 1 из 2
(Изображение предоставлено: Уэс Фенлон)
(Изображение предоставлено: Уэс Фенлон)
Я решил, что хочу сделать деревянную боевую палку и хочу, чтобы она была относительно небольшой, чтобы ее хранение не составляло большого труда. Я купил прочную полудюймовую фанеру в местном магазине и во время отпуска в Токио искал магазин запчастей для игровых автоматов, чтобы купить кнопки. Я подумал, что в Японии они будут немного дешевле, чем в Интернете, но в итоге я свел на нет все сбережения, запаниковав из-за цветовой схемы и купив больше кнопок, чем мне нужно.
В качестве основных кнопок я выбрал OBSN 24 мм от Sanwa, которые я бы сравнил с Cherry MX Reds. Это быстрые и легкие кнопки, которые вы найдете в игровых автоматах и на многих боевых джойстиках. Для разнообразия цвета и текстуры я также выбрал несколько Seimitsu PS-14, для активации которых требуется немного больше давления, и они действуют как тройные кнопки удара/удара.
Плата контроллера и проводка палки остались.
Несмотря на то, что я буду играть в основном на ПК, мне хотелось, чтобы флешка работала и на консоли. В Brook Zero-Pi за 25 долларов есть бюджетный вариант, но я попросил Brook прислать мне свою универсальную боевую доску за 80 долларов и небольшую дополнительную плату для поддержки PS5. Тем не менее, всем, кто хочет в будущем создать боевую клюшку, я бы порекомендовал новый UFB Fusion, в который интегрировано дополнение для PS5; Это карта «подключи все, что угодно, и все будет работать», которую можно выбрать прямо сейчас. Если вы, как я, собираете контроллер без рычага, вам также понадобятся кабель боевой карты и кабель хитбокса, которые значительно упрощают процесс подключения. Brook предлагает пакеты для покупки кабелей вместе и/или с UFB, которые значительно снижают цену.
Следующие шаги по планированию сборки на этом этапе выявили множество сложностей, о которых я даже не задумывался.
- Даже качественная фанера не будет иметь идеально ровные края., что затрудняет точные измерения. Это можно исправить довольно легко, но только при наличии подходящего деревообрабатывающего оборудования.
- Пилы, к которым у вас есть доступ, будут определять, как вы создадите свой контроллер.. Поскольку у нас не было настольной пилы или пилы (или лазерного резака, что было бы еще лучше), мы решили, что будет сложно построить контроллер коробчатого типа, как в этом видео на YouTube. Вместо этого мы выбрали подход «сэндвич», разрезав фанеру на несколько частей и уложив ее слоями, чтобы создать толщину, необходимую для размещения всех внутренних частей. Это позволит нам впоследствии обработать непрямоугольные края орбитальной шлифовальной машиной.
(Изображение предоставлено: Уэс Фенлон)
- Когда вы найдете шаблон кнопки в Интернете, убедитесь, что интервал подходит. винтовые кнопки (лучше для более толстых коробок), а не кнопки (предназначены для тонких металлических/акриловых панелей). Я использовал этот шаблон, который был модифицирован для установки винтовых кнопок, но они едва подходили, поэтому мне действительно нужна была еще пара миллиметров пространства между ними. Если бы я использовал одну из этих официальных моделей, она, вероятно, не подошла бы к моим пуговицам.
- Если у вас уже нет хорошо укомплектованного деревообрабатывающего цеха, расходы наверняка вырастут— Я потратил почти 30 долларов только на биты Форстнера диаметром 24 и 30 мм, которые использовались для изготовления петель, примерно столько же на дерево, а позже на кисти, морилки и полиуретан для отделочных работ.
Сделайте петли для пуговиц и проверьте посадку.
Изображение 1 из 3
(Изображение предоставлено: Уэс Фенлон)
(Изображение предоставлено: Уэс Фенлон)
(Изображение предоставлено: Уэс Фенлон)
В идеале вы должны использовать сверлильный станок, чтобы быстро и чисто сделать петли с помощью круглых сверл Форстнера, но портативная дрель действительно отлично справилась с этой задачей. Совет: используйте кончик сверла, чтобы сделать небольшое углубление в дереве в центре, чтобы закрепить его во время сверления, следя за тем, чтобы оно не скользило по поверхности.
Преимущество этого полудюймового куска фанеры в том, что он чрезвычайно прочный и совершенно не гнется, но у него есть один недостаток: он слишком толстый для вкручивания пуговиц. Это означало, что на задней стороне верхней панели мне пришлось использовать сверло диаметром 30 мм, чтобы просверлить каждое отверстие по всей длине, что увеличило объем работы на этом этапе процесса более чем вдвое.
На этом этапе мы провели тест сборки и все заработало! Но позже, когда я окрасил дерево и мне пришлось затянуть все кнопки, чтобы убедиться, что они не двигаются, давление было чрезвычайно сильным.
Сборка слоев, склеивание и резка.
Изображение 1 из 5
(Изображение предоставлено: Уэс Фенлон)
(Изображение предоставлено: Уэс Фенлон)
(Изображение предоставлено: Уэс Фенлон)
(Изображение предоставлено: Уэс Фенлон)
(Изображение предоставлено: Уэс Фенлон)
После того, как мы сделали отверстия для кнопок, мы нарисовали приблизительную схему на верхней панели, чтобы выяснить, как будет помещаться печатная плата и где будут располагаться боковые кнопки (Пуск, Выбор и т. д.), а также где отверстие для кнопки. USB-разъем будет. идти. Это помогло нам определить, насколько толстыми мы можем сделать боковые стороны и сколько дополнительной древесины оставить в углах, чтобы обеспечить достаточную надежность винтов нижней панели. Нарисовав все это, мы выстроили еще несколько кусков фанеры и склеили их вместе, чтобы они служили корпусом контроллера.
Наш процесс здесь был продиктован типом пилы, которая была у нас под рукой: в этом случае мы использовали вибрирующий многофункциональный инструмент, чтобы распилить сложенную древесину вертикально. Мы использовали кусок клейкой ленты на лезвии, чтобы отметить глубину, на которую мы будем резать, но использование дешевой ДСП в качестве подкладки позволило довольно легко определить, когда мы проломим более твердую древесину.
Процесс резки оказался на удивление безболезненным, и как только внутренний блок был удален, мы могли снова использовать сверла Форстнера, чтобы просверлить боковые отверстия для пуговиц, а затем приклеить верхнюю панель на место.
Шлифовка, шлифовка и еще раз шлифовка
Изображение 1 из 2
(Изображение предоставлено: Уэс Фенлон)
(Изображение предоставлено: Уэс Фенлон)
У нас есть коробка! На данный момент контроллер кажется более или менее подходящим для этой детали, но доработка — длительный процесс. На этом этапе мне пришлось использовать орбитальную шлифовальную машинку, чтобы очистить выступающую кромку на верхней панели, а также начать шлифовать боковые стороны, что сложнее, чем кажется. Некоторые стороны будут иметь уклон вверх или вниз и/или влево или вправо; другие слегка выпирали или опускались где-то посередине. Древесина выглядит довольно прямой, пока вы не посмотрите на нее со всех сторон, а затем она вообще не выглядит прямой.
После первого часа или двух механической шлифовки, чтобы стороны стали более или менее квадратными, я также много шлифовал вручную, чтобы закруглить все края, чтобы на них было гораздо приятнее опираться запястьям. Как вы можете видеть на финальном изображении, с правой стороны есть довольно заметный наклон внутрь — я постарался имитировать его слева, и если вы на самом деле не щуритесь, чтобы увидеть конечный продукт, он выглядит однородным. Это определенно не идеальный прямоугольник, но меня это устраивает — он выглядит более ручной работы и совершенно не ухудшает удобство использования палки.
Окраска и полиуретан
Изображение 1 из 2
(Изображение предоставлено: Уэс Фенлон)
(Изображение предоставлено: Уэс Фенлон)
Мне нужен был насыщенный красновато-коричневый цвет, поэтому я нанес три слоя морилки красного каштана. Мне понравился внешний вид во влажном состоянии, но, конечно, после высыхания цвет стал гораздо менее ярким. Однако помогло несколько слоев, а также последний шаг: нанесение полуглянцевого прозрачного полиуретана. Тем временем я отшлифовал поверхность очень мелкой зернистостью, чтобы гарантировать, что никакие частицы или кусочки пятен не испортят отделку. Полиэстер действительно помогает подчеркнуть яркость дерева при красивом освещении.
Заключительные шаги: подключение всего
Изображение 1 из 4
(Изображение предоставлено: Уэс Фенлон)
(Изображение предоставлено: Уэс Фенлон)
На самом деле резиновый чехол должен проходить *под* металлическим верхом, но я не понял этого, пока не прикрепил нижнюю панель, и мне действительно не хочется сейчас ее разбирать. (Изображение предоставлено: Уэс Фенлон)
(Изображение предоставлено: Уэс Фенлон)
Прикрепить все кнопки оказалось сложнее, чем я ожидал: во время теста сборки мне не удалось надежно закрепить винты на дереве. Мне пришлось вырезать немного дополнительного места с помощью отвертки и использовать плоскогубцы в некоторых случаях, когда мои пальцы были слишком большими, чтобы их можно было схватить. Еще мне понадобились плоскогубцы для пуговиц на левой стороне, где мы сделали древесину достаточно толстой — мои пальцы туда никак не поместились!
К счастью, подключение оказалось простым: я просто следовал 20-контактному руководству по подключению, которое показывало, какой цвет провода соответствует каждой кнопке. Брук также дает указания по использованию кабеля хитбокса. Поскольку кабели предварительно оснащены гнездовыми разъемами, просто наденьте их на кнопки, и все готово. Единственное «ручное» подключение, которое мне пришлось выполнить, было для дополнительной платы PS5, для чего требовалось подключить два провода к правильным клеммам на универсальной боевой плате и завинтить их. С помощью небольшой отвертки Philips это заняло целую минуту.
Мне также нужно было прикрепить USB-разъем Neutrik с помощью пары маленьких винтов, поэтому я сначала просверлил несколько небольших направляющих отверстий, а затем прикрепил его вручную. Поскольку я уже потратил целое состояние на этот проект, я купил кабели Type-C и Type-A, чтобы быть готовым к любой ситуации.
Последним шагом было закрепить плату на месте. У меня остались остатки прочной клейкой липучки от другого проекта, поэтому я прикрепил ее к нижней части UFB, а затем к верхней панели. Я полагаю, что таким образом он останется на месте, но его все равно будет достаточно легко снять и использовать повторно, если вы когда-нибудь захотите изменить его или переместить на другой джойстик.
Некоторые другие советы и уроки, извлеченные для создания вашего хитбокса
(Изображение предоставлено: Уэс Фенлон)
Когда вы соберете все это вместе, вот несколько советов:
- Это руководство по FocusAttack является отличной отправной точкой для определения того, какие части вам нужны и какие части вам нужны (например, выбор типа кнопок).
- Получить идеально ровную кромку без подходящих инструментов — настоящая задача, поэтому, если вы строитель-любитель, как я, иметь более опытного друга неоценимо (спасибо, Джон!)
- Есть причина, по которой большинство боевых палок обычно больше, чем та, которую я построил. Более глубокая коробка дает вам немного больше места для отдыха запястий, а более широкая более устойчива на коленях. Я не жалею, что построил более компактную коробку, но если бы мне пришлось делать это снова, я бы, вероятно, сделал ее немного больше.
- Если вы раздумываете о том, чтобы построить свой собственный, определенно есть более доступный индивидуальный вариант: акриловый забор от Eternal Rival. Они по-прежнему требуют от вас собственных кнопок и печатной платы, но дают вам корпус для интеграции без необходимости шлифовки. Вы также можете создать для них собственную графику на верхней панели, что очень интересно — посетите субреддит r/fightsticks, чтобы получить вдохновение для невероятных дизайнов.
- Всегда будет очень сложно каждый раз не называть это «боевой палкой», даже если палки нет.
